CAD

Für die Bereiche Schaltplanerstellung und Leiterplattendesign setzen wir die Windows basierende Software CadStar der Firma Zuken ein. Unter diesen Betriebssystemen ist eine weitgehende Datenkompatibilität mit unseren Kunden gewährleistet. Wir erstellen für Sie:

• Schaltpläne nach Vorlage oder Datenkonvertierung aus Ihren Programmen wie z.B. Orcad, Eagle, Pads nach vorheriger Absprache.
• interaktive Layouterstellung nach Technologieabsprache in enger Zusammenarbeit mit dem Auftraggeber. Dadurch ist ein EMV- und fertigungsgerechtes Design unter Einhaltung gängiger Normen / Richtlinien wie zum Beispiel IPC, MIL, UL, VDE / EN gewährleistet. Autorouter werden von uns nur auf ausdrücklichen Kundenwunsch eingesetzt!
• Neben Standardtechnologien der 2- und 4-Lagen Leiterkarten haben wir bereits zahlreiche Sonderprojekte für unsere Kunden realisiert. Abhängig von der Material- und Technologieauswahl entstanden:
  •

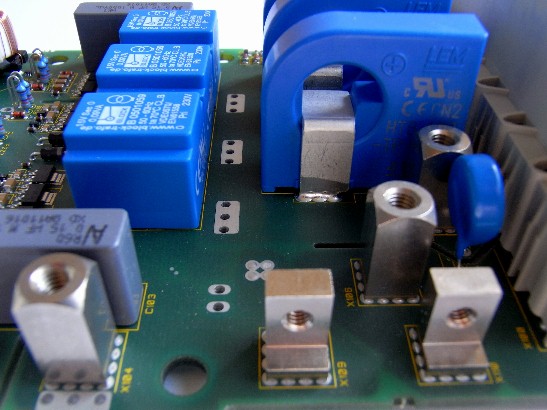

    High Power Boards mit einer Dauerbelastung von 1000V oder Hochstromleiterkarten mit 180 A.
  • Karten in Einpresstechnik für herkömmliche Bauteile sowie mit Einpressbolzen für den Hochstrombereich.

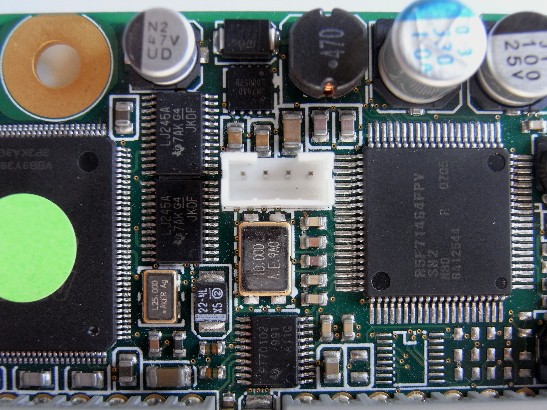

  • Fein- und Feinstleitertechnik mit 80 µm Leiterbahnen / Isolationsabstand in Kombination mit Microvias durch Laserbohrung.
  • Breitbandentkoppelte Multilayer durch den Einsatz ultradünner Substrate ab 50µm.
  • Nutzenerstellung für optimale Produktionsabläufe.
• Datenausgabe in gängigen Formaten wie Extended Gerber, Excellon 2, PDF, HPGL, DXF sowie frei definierte Formate für Ihre Bestückungs-ICT- und AOI-Systeme.

Die benötigten Unterlagen für Ihre Produktionsabläufe wie Bestückungspläne, Daten für SMD- Automaten, Koordinaten für Roboterlötung, sowie die allgemeine Dokumentation Ihres Projektes werden von uns erstellt.
